烟囱防雷接地措施

从烟囱或放气管里冒出的热气柱和烟气，其中含有大量导电质点和游离分子的气团，这些气团给雷电放电带来了良好的条件；又由于这种气团的上升，对雷电来说，接闪的高度等于烟囱或放气管的实际高度加上烟气气团上升的高度，这就给雷云创造了放电条件。因此雷击烟囱或放气管的事故是比较容易发生的。经验证明，烟囱或放气管的实际高度在15-20m以上时，就应安装防雷装置。

烟囱或放气管通常分为附在建筑物或构筑物上的和独立建造的两种。独立建造的砖烟囱、钢筋混泥土烟囱或金属烟囱的防雷引下线容易处理，可以沿烟囱明装引下线，可以利用钢筋混凝土内部的钢筋作引下线，也可以利用连续的铁爬梯做引下线。金属烟囱可不必做接闪器和引下线，只要将下部焊接到接地装置上就可以。由于独立烟囱的客观环境有利，不需要特殊处理接触电压和跨步电压，按一般正常做法是可以的。

对于附在金属构架上的放气管和近年来大量采用的金属快装锅炉，其金属烟囱直接坐落于金属锅炉的炉体上或放气管的金属设备上，这就给操作人员带来不安全因素。如果金属烟囱接闪时，其附近的跨步电压和接触电压可能达到数十千伏以上，因此在这类情况下就应当加以特殊处理。

当厂房内或锅炉房内的地面干燥无水，可采取绝缘措施，在室内将地面夯实，敷以焦渣和碎石后，上面做一层5-8cm的沥青层。亦可采取降低接地电阻的方式，即可由金属烟囱从室外连接引下线并接到室外环形接地装置上，一是使接地电阻降低在1欧姆以下；二是使环形接地装置的网格不大于20Mx24m，易便使地电位平衡。如厂房较大应适当增加连接条。
当厂房内或锅炉房内的地面经常有水、潮湿，在室内应采取均压网的方式。网格宽度应在1.5m以内。为节约钢材，根据金属设备的位置，可做1.5m以内的平行线，适当加以纵线，使网格与金属设备和室外接地装置连接成一体。
除以上措施外，金属烟囱较高时，为加强烟囱的稳定性，经常要往四周拉线。要注意行人对拉线的接触电压，拉线的保护应按引下线的要求处理。

当钢筋混泥土烟囱或砖烟囱超过40m时，明装引下线不应少于两根。如为单根引下线时，则需加大截面，以防止其腐蚀或机械损伤。由于接闪装置及明装引下线经常遭受烟气的腐蚀，因此，金属部位应镀锌或刷防腐剂。

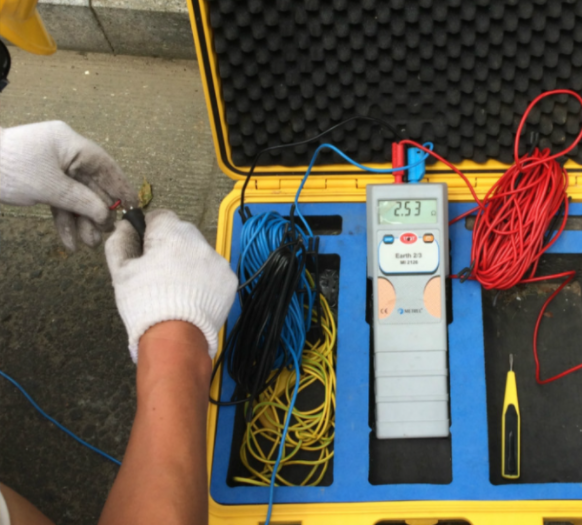

烟囱的防雷接地，其接地电阻为30欧姆。
引下线：圆钢直径为10mm，扁钢为30mmX4mm，在烟囱出口下3m范围内圆钢直接为12mm。当烟囱低于40m时，设一根引下线；当烟囱高于40m时，设两根引下线和两组接地极。可利用铁爬梯作为引下线；当为钢筋混凝土烟囱时，应把两根以上主筋与铁爬梯焊接作为引下线。
